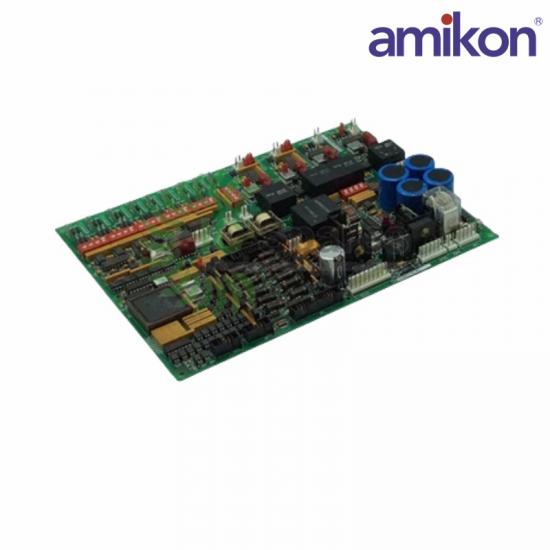

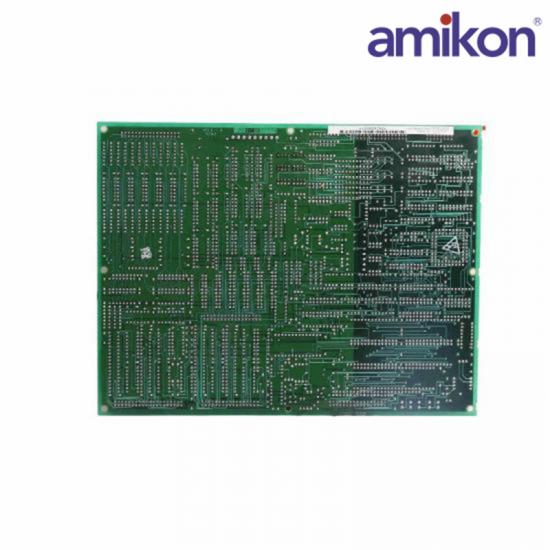

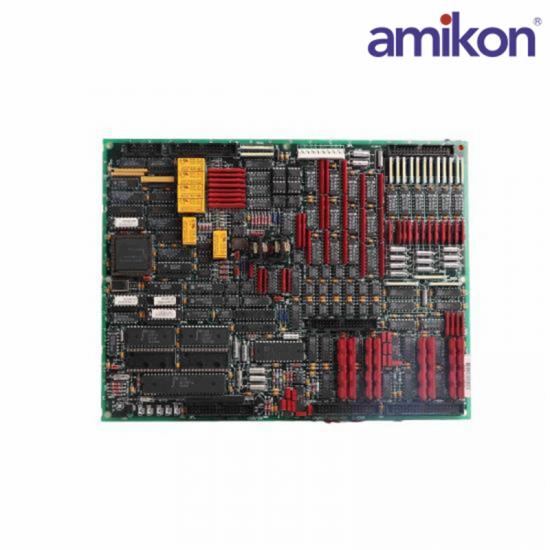

General Electric DS200TCQAG1A บอร์ด I/O แบบอะนาล็อก

ขนาด:

28x21.4x2ซม

น้ำหนัก:

0.6กก

เกตเวย์หลัก：

-20 ถึง 25°ซ

แรงดันไฟฟ้า:

12VDC

วงจร LVDT/R

ในการตรวจจับตำแหน่งของแอคทูเอเตอร์ จะใช้หม้อแปลงดิฟเฟอเรนเชียลดิฟเฟอเรนเชียลเชิงเส้น (LVDT) หรือเครื่องปฏิกรณ์ดิฟเฟอเรนเชียลดิฟเฟอเรนเชียลเชิงเส้น (LVDR) ขั้วต่อ JF ใช้เพื่ออ่านสัญญาณตำแหน่งจากแผงขั้วต่อ TBQC โปรแกรมลำดับการควบคุมใช้สัญญาณที่มีการกำหนดขนาดและกำหนดเงื่อนไข (CSP)

สัญญาณการกระตุ้น LVDT/R ถูกเขียนไปยังบอร์ดเทอร์มินัล QTBA ผ่านทางบอร์ด TCQC โดยทั่วไปจะใช้ LVDT/Rs เพื่อควบคุมเอาต์พุตของเซอร์โววาล์ว

วงจรการสั่นสะเทือนของแผ่นดินไหว

เซ็นเซอร์สั่นสะเทือนแผ่นดินไหวใน R2 และ R3 จะถูกยุติบนแผงขั้วต่อ TBQB และอ่านโดยบอร์ด TCQA ของแกน R1 และ R3 ตามลำดับ สัญญาณจะถูกปรับขนาดและปรับสภาพก่อนที่จะเขียนลงในเครื่องมือควบคุมเพื่อตรวจสอบและป้องกันโดย CSP ค่าสเกลถูกกำหนดไว้ในตัวกำหนดค่า I/O ของอินเทอร์เฟซผู้ปฏิบัติงาน

DS200TCQAG1A

DS200TCQAG1A คือบอร์ด I/O แบบอะนาล็อกที่พัฒนาโดย GE บอร์ด IO แบบอะนาล็อก (TCQA) จะปรับขนาดและกำหนดเงื่อนไขของสัญญาณอะนาล็อกจำนวนมากที่อ่านโดยบอร์ดเทอร์มินัลที่ติดตั้งบนแกน I/O R1, R2 และ R3 สัญญาณเหล่านี้รวมถึงอินพุต LVDT, เอาต์พุตวาล์วเซอร์โว, อินพุตเทอร์โมคัปเปิล, อินพุตและเอาต์พุต 420 mA, อินพุตการสั่นสะเทือน, เอาต์พุตไดรเวอร์รีเลย์, อินพุตพัลส์, อินพุตแรงดันไฟฟ้า และเครื่องกำเนิดและสัญญาณเส้น สัญญาณบางส่วนถูกเขียนไปยังบอร์ด STCA ผ่านขั้วต่อ 3PL ขั้วต่อ JE ใช้เพื่อแลกเปลี่ยนเครื่องกำเนิดและสัญญาณสายกับบอร์ด TCQC บอร์ด TCQA จะปรับขนาดและเงื่อนไขสัญญาณอินพุต 420 mA เช่น แรงดันการไหลของน้ำมันเชื้อเพลิง และสัญญาณตรวจจับแผงลอยของคอมเพรสเซอร์
